Geología estructural
Comprensión de la deformación, las fallas, los pliegues y la arquitectura de la corteza terrestre
La geología estructural es la rama de la geociencia que estudia cómo las rocas se deforman, rompen, pliegan, fracturan, inclinan, rotan o estiran bajo las fuerzas que actúan sobre la corteza terrestre. Cada cordillera, cada valle, cada zona de falla e incluso la más mínima fractura en el lecho rocoso constituye un registro físico de tensión, deformación y movimiento tectónico. Para un geólogo estructural, las rocas no son solo materiales: son historias escritas en capas, grietas y formas.
La geología estructural responde a preguntas clave:
¿Cómo se forman las montañas? ¿Por qué las rocas se doblan en algunos lugares y se rompen en otros? ¿Qué crea las fallas? ¿Cómo responde la corteza a la compresión, la tensión y el cizallamiento? ¿Cómo dejan las placas tectónicas huellas en las rocas?
Al observar la geometría de estructuras deformadas, los geólogos reconstruyen millones de años de evolución tectónica.
1. ¿Qué es la geología estructural?
La geología estructural se centra en la deformación de las rocas, desde la alineación microscópica de minerales hasta las cadenas montañosas continentales. Explica:
- Cómo responden las rocas al estrés
- ¿Por qué se fracturan o se pliegan?
- Cómo la tectónica de placas impulsa la deformación
- Cómo las fallas se deslizan y generan terremotos
- Cómo se acumula la tensión en la corteza
- Cómo las capas de roca registran las fuerzas tectónicas
La geología estructural es esencial para:
- evaluación del riesgo sísmico
- la exploración de petróleo y gas
- minería
- Ingeniería Geológica
- proyectos geotérmicos
- tunelización
- estabilidad de taludes
- estudios tectónicos regionales
Si la geología fuera un lenguaje, estructura sería su gramática.

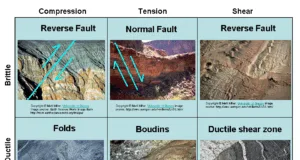

2. Estrés y deformación: la base de la deformación
La comprensión de la geología estructural comienza con dos conceptos clave: estrés (fuerza aplicada) y tensión (Cómo las rocas cambian de forma).
Tipos de estres
Compresión – empuja las rocas juntas
- Produce pliegues, fallas inversas y cinturones montañosos.
- Ejemplo: Himalaya
Tensión – separa las rocas
- Produce fallas normales y valles de rift.
- Ejemplo: el Rift de África Oriental
Cortar – desliza rocas unas sobre otras
- Produce fallas de rumbo
- Ejemplo: Falla de San Andrés
Tipos de cepa
- Tensión elástica – temporal; las rocas vuelven a su forma original
- Deformación plástica/dúctil – flexión permanente (pliegues)
- Cepa frágil – roturas (fallas, fracturas)
La temperatura, la presión, el tipo de roca y la tasa de deformación determinan si las rocas se doblan o se rompen.
- Corteza profunda → dúctil
- Cerca de la superficie → frágil
Es por esto que los cinturones de pliegues se forman en profundidad pero las fallas dominan cerca de la superficie.
3. Pliegues: Rocas que se doblan en lugar de romperse
Los pliegues se producen cuando las capas de roca se deforman plásticamente bajo compresión.
Tipos de pliegues
1. Anticlinal
Pliegue arqueado hacia arriba, capas más antiguas en el centro.
2. Sincronismo
Pliegue hacia abajo, capas más jóvenes en el centro.
3. Monoclinal
Curvatura escalonada en capas que de otro modo serían horizontales.
4. Cúpula y cuenca
- Cúpula → las capas se inclinan hacia afuera
- Cuenca → las capas se sumergen hacia adentro
Geometría del pliegue
- plano axial – superficie imaginaria que divide el pliegue
- Línea de bisagra – línea de máxima curvatura
- Extremidades – lados del pliegue
Orientación del pliegue
- Vertical
- Inclinado
- Yacente
- Volcado
Los cinturones montañosos a menudo muestran yacente y la volcado pliegues formados bajo intensa compresión.
Ejemplo del mundo real
El Montañas de zagros (Irán) contiene algunos de los pliegues salinos más espectaculares del mundo, visibles incluso desde imágenes satelitales.
4. Fallas: Roturas en la corteza
Las fallas son fracturas donde las rocas se deslizan unas respecto a otras. Almacenan y liberan tensión tectónica, causando terremotos.
Tipos principales de fallas
1. Fallas normales (tensión)
- La pared colgante se mueve hacia abajo
- Formarse en zonas de rift
- Ejemplo: Rift, cuenca y cordillera de África Oriental (EE. UU.)
2. Fallas inversas/de empuje (compresión)
- La pared colgante se mueve hacia arriba
- Forma en cinturones montañosos
- Ejemplo: Himalaya, Montañas Rocosas
3. Fallas de deslizamiento (cizallamiento)
- Movimiento lateral
- Ejemplo: San Andreas (lateral derecho)
4. Fallas oblicuas
Combinación de deslizamiento vertical + horizontal.
Zonas de falla
Las fallas rara vez ocurren solas: se forman:
- redes de fallas
- estructuras florales
- sistemas de horst y graben
- cinturones de empuje
- zonas transpresionales y transtensionales
Las fallas grandes acomodan el movimiento a escala de placas y generan terremotos importantes (Mw 7+).
5. Fracturas, articulaciones y venas
No todas las grietas presentan desplazamiento. La geología estructural distingue:
articulaciones
- Fracturas sin movimiento
- Forma debida al enfriamiento, descarga o liberación de tensión
- Columnas de basalto = sistemas de unión
Venas
- Grietas rellenas de minerales
- Cuarzo, calcita, sulfuros
- Importante para los yacimientos de mineral
Zonas de cizalla
- “Fallas” dúctiles en profundidad
- Zonas de alta tensión con estiramiento mineral.
- Mostrar dirección de corte + sentido de movimiento
Las fracturas controlan el flujo de fluidos, el agua subterránea, la actividad hidrotermal y la calidad del yacimiento.
6. Regímenes tectónicos y estilos estructurales
Cada entorno tectónico produce su propia geometría estructural.
A) Regímenes compresivos
- fallas inversas
- láminas de empuje
- manteles
- cinturones de plegado y empuje
- engrosamiento de la corteza
Ejemplos: - Himalaya
- Alpes
- Andes
B) Regímenes extensionales
- fallas normales
- bloques de falla inclinados
- sistemas de fosas tectónicas
- complejos de núcleo metamórfico
Ejemplos: - Grieta de África Oriental
- Grieta del Mar Rojo
- Provincia de Basin & Range
C) Regímenes de deslizamiento
- estructuras florales
- liberación y restricción de curvas
- lavabos desmontables
Ejemplos: - Falla de San Andreas
- Falla del norte de Anatolia
Cada régimen deja su propia “huella estructural” en la corteza.
7. Stereonets, mediciones de rumbo, inclinación y campo
La geología estructural está muy orientada al campo. Sus fundamentos incluyen:
1. Huelga
La orientación de una línea horizontal en un plano.
2. Sumergir
El ángulo en el que un plano está inclinado respecto de la horizontal.
3. Dirección de inmersión
La dirección de la brújula hacia la que se inclina el avión.
4. Stereonets
Se utiliza para trazar orientaciones de:
- fallas
- pliegues
- planos de cama
- foliación
- delineación
Ayudan a los geólogos a analizar patrones, intersecciones y geometría 3D.
Los cuadernos de campo a menudo incluyen cientos de mediciones de rumbo y buzamiento para trazar dominios estructurales.
8. Mapeo estructural y secciones transversales
Para comprender la geometría del subsuelo es necesario:
- mapeo de superficies
- teledetección
- Análisis DEM
- perfiles sísmicos
- registros de núcleos de perforación
- secciones transversales equilibradas
Las secciones transversales permiten a los geólogos reconstruir el aspecto que tienen las unidades de roca subterráneas, algo esencial para la minería, el petróleo y el gas, la hidrogeología y la ingeniería.
9. Geología estructural y terremotos
Los terremotos ocurren cuando la tensión supera la fricción en una falla. La geología estructural ayuda a determinar:
- ¿Qué fallas están activas?
- tasas de deslizamiento
- longitudes de ruptura
- zonas de riesgo sísmico
- deformación del suelo
- intervalos de recurrencia
Por ejemplo:
- San Andrés = deslizamiento lateral derecho
- Himalaya = megaempuje
- La falla de Anatolia del Norte de Turquía = zona de gran riesgo sísmico
Entender la estructura = entender los terremotos.
10. Geología estructural en el mundo real
La geología estructural tiene una enorme importancia práctica:
Ingeniería
- estabilidad del túnel
- cimientos de presas
- estabilidad de taludes
- clasificación de macizos rocosos
Recursos energéticos
- Localización de trampas de petróleo
- mapeo de yacimientos fracturados
- Comprensión de las estructuras de control del mineral
- sistemas geotérmicos
Geología ambiental
- vías de migración de contaminantes
- flujo de agua subterránea
- acuíferos controlados por fallas
Peligros Naturales
- riesgo de terremoto
- iniciación de deslizamientos de tierra
- deformación volcánica
Es una de las ramas más aplicadas de la geología.
Conclusión
La geología estructural revela la arquitectura de la corteza terrestre: cómo se dobla, se rompe, se desplaza y se reconstruye a lo largo de millones de años. Los pliegues narran historias de compresión, mientras que las fallas registran terremotos ocurridos mucho antes de la existencia humana. Los cinturones montañosos son monumentos a antiguas colisiones; los valles de rift muestran la fragmentación de los continentes. Cada fractura, cada capa inclinada, cada zona de cizallamiento, evidencia las fuerzas que moldean nuestro planeta.
Comprender la geología estructural significa comprender el motor dinámico de la Tierra: el poder tectónico que nunca se detiene.
